電動傾斜百葉閥ZKOX-0.05型

一、用途

電動傾斜百葉閥中傾斜型百葉閥與電動執行器配套使用。接受調節或變送的單元信號，自動地控制閥門開度而完成調節任務。電動傾斜百葉閥廣泛應用于建材、冶金、礦山、電力等工業部門自動調節或控制管路中的介質流量。

二、特點

電動傾斜百葉閥為百葉、多軸式的結構、軸座采用組裝式結構、便于維修。密封填料采用柔性石黑，密封比壓可調，閥板流線結構，流阻小，流動均勻，啟閉力矩小，動作靈敏，性能可靠。

三、工作原理

電動傾斜百葉閥的電動執行器通過曲柄，連桿帶動各閥葉軸同步旋轉達到控制閥門開度，調節管路流量。

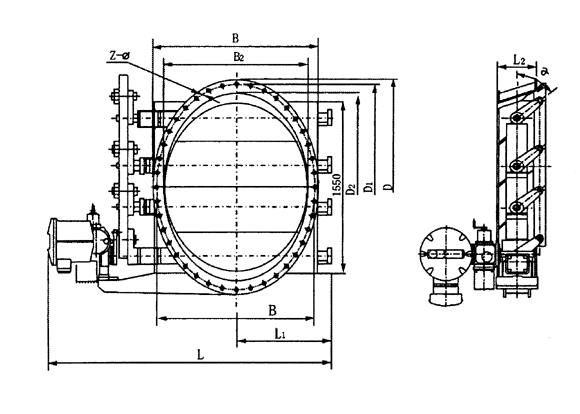

四、外形與安裝尺寸

DN	D	D12	D2	B	B1	B2	L	L1	L2	Z-Φ	α
1500	1990	1931	1831	1660	1600	1500	2450	935	340	42-22	55
1800	2377	2317	2197	1980	1921	1800	2800	1100	340	44-24	55
2000	2621	2561	2441	2180	2120	2000	2950	1200	400	44-24	55
2300	2987	2927	2807	2480	2420	2300	3510	1365	400	48-24	55

注：DN500-1400待繼續開發
