UQJ臥式混料機

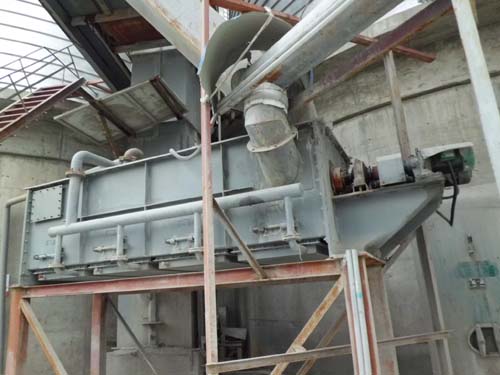

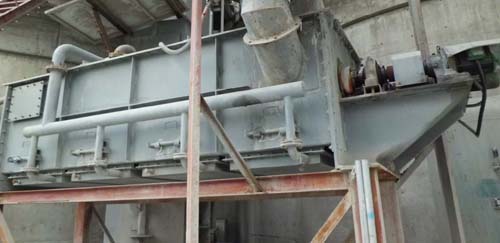

現場使用情況

一、 概述
         現有的粉料混料機主要有機械式、氣力式兩種。機械式的混料機又分為單軸和雙軸兩種。機械式混料機的特點是混料比較均勻、可靠，但是功率消耗大，零部件磨損嚴重，單位混料量的消耗大。另外需要專門的工藝布置；氣力式混料機有氣流式混料和氣化式混料等形式。特點是：混料快捷、功耗小、零部件的消耗小，但缺點是物料受氣體的短路、渦流邊壁效應等影響。混料的均勻性較低，也需要專門的工藝布置。因此現有的混料機在實際生產中都暴露出自身的局限性。
我公司研制的粉料臥式混料機（ZhuanLi號：ZL201220640658.5）是在總結機械式和氣力式混料機優點的基礎開發出來的，它不僅具有機械式混料機混料均勻的特點，同時具有氣力式混料機混料快捷、功耗小、零部件消耗小的特點。尤其是在工藝布置方面不需要專門的工藝路線，只需要在輸送設備的旁路稍加改進即可安裝使用。經過多家水泥企業的使用，深受用戶好評。

二、 特點
1、混料均勻、可靠，采用溢流結構，在線混料量大。
  2、功率消耗小，混合每立方粉料耗能小于0.16kw/h。（見表1）
 3、設備磨損小，二年內無需更換易損件。
 4、工藝布置簡單，不需專門的工藝線路，可側面或底部出料。
  5、混料量大，達到30—500m3/h。
 6、可有效去除粉料中的渣子。
三、對所混物料的要求
      1、必須是粉狀物料，細度在10%以下。
      2、水分不大于1%。
      3、物料密度在2.5*103kg/m3以下。
四、工作原理
                在裝有攪拌軸、葉片攪拌箱體底部，裝備帶有透氣層的充氣箱。充氣箱由羅茨風機鼓入高壓空氣、物料進入攪拌箱后，受攪拌箱底部充氣箱的氣化作用而流態化，之后由攪拌箱中攪拌軸葉片的作用而充氣攪拌，由于出料位置在攪拌箱的上部，經攪拌后的物料從出料口溢出。出料口以下的物料則與后續的進入攪拌箱內的物料再進行充分?jǐn)嚢韬蠼?jīng)出料口溢出。由于攪拌箱內物料充分流態化，加上物料的溢流式結構，物料中的渣子將沉積在攪拌箱底部。待混料機工作到一定時間需停機時，從攪拌箱側面下部的清渣口清出。
五、型號與基本參數
    1、臥式混料機的型號為UQJ

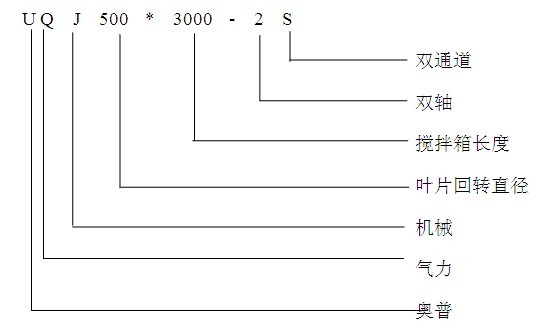

         型號表示示例如下

2、臥式混料機的混料能力與功耗情況表

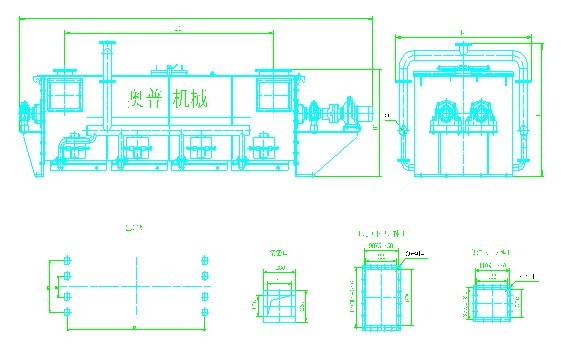

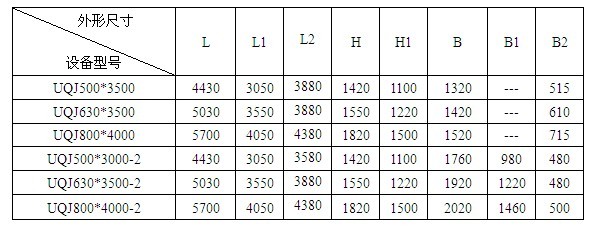

3、臥式混料機外型尺寸

六、訂貨須知
    1、根據混料量選擇設備型號。
    2、根據設備的外形尺寸選擇設備安裝地點。
    3、根據混料現場位置選擇工藝路線。
    4、以混料工藝路線選擇設備的進出料結構及傳動裝置。
    5、以現場位置選擇清渣口和管道進氣位置。
